最近我用 ASRock Z790 Steel Legend WiFi 作為測試平台，交叉安裝過 i5–12600K 和 i5–13600K，也搭配測試了一些 DDR5 DRAM、M.2 SSD、SATA SSD。Steel Legend 第一張台幣售價破萬元的是 X670E Steel Legend，現在就來聊聊這系列第二款突破萬元的鋼鐵傳奇：Z790 Steel Legend。
不像上一代 Z690 Steel Legend 分成了 DDR5 和 DDR4 的版本，Z790 Steel Legend 目前看來只有推出 DDR5 的款式。

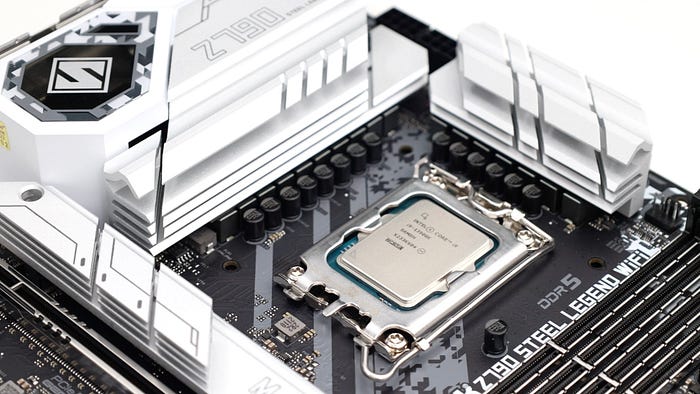

CPU 部分支援 Intel LGA1700，目前包括 Intel Core 12th Gen 和 13th Gen CPU。Socket 保護蓋上有 Steel Legend 貼紙。

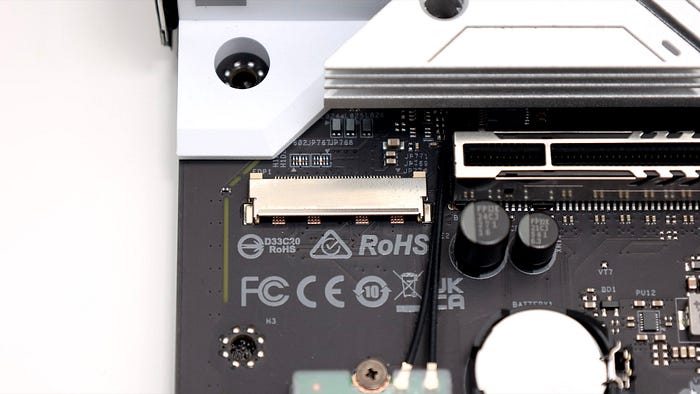

這次很特別的就是 ASRock 在 Z790 這代，近半數 Z790 主板加上了 eDP 接頭。對於想要在機殼內裝螢幕小眾族群來說，無疑是一大福音。雖然我個人過去沒有特別想裝個螢幕的動機，但是看到有這個功能，也會開始對在機殼內裝螢幕感興趣。
這個 eDP 規格僅支援到 1920 x 1080 60Hz，對於在機殼內面板使用是足夠。但如果想要做一些搞怪的組裝，就無法用上更高解析度如 4K 的螢幕了。若能加大此輸出的上限，可以激發出更多玩法。
不同於上一代 Z690 Steel Lengend 先分成了 DDR5、DDR4 兩個版本，又分為了有 WiFi 和沒 WiFi 兩個版本，總共有四種組合。這代 Z790 Steel Legend 只有 DDR5 和具備 WiFi 一個版本。或許在控制 SKU 數量和宣傳上都會輕鬆一些，消費者在選擇上也更容易。當然，如果是想用中階實惠的價格，搭配到價格較甜的 DDR4，還是可以用 Intel 第 13 代處理器搭配 DDR4 版的 Z690 Steel Legned。
白色的 I/O 遮罩上，還開了一個透明小窗，隱約可以看到裡面的 I/O 外殼。開機後也可以看到裡面透出的 RGB 燈光效果。也有點類似 Taichi 那樣，可以讓使用者可以看到裡面齒輪的透明視窗。
白色的後 I/O 遮罩與銀色的散熱片巧妙搭配。相較以往 Steel Legend 以銀色裝飾為主，我覺得這代加入了一些白色樣式。
南橋 Z790 的散熱片，上面有黑白相間的數位迷彩，以及 Steel Legend 字樣。相較幾年前 Steel Legend 的金屬散熱片，表面噴砂的質感較粗，現在的金屬手感細緻不小。

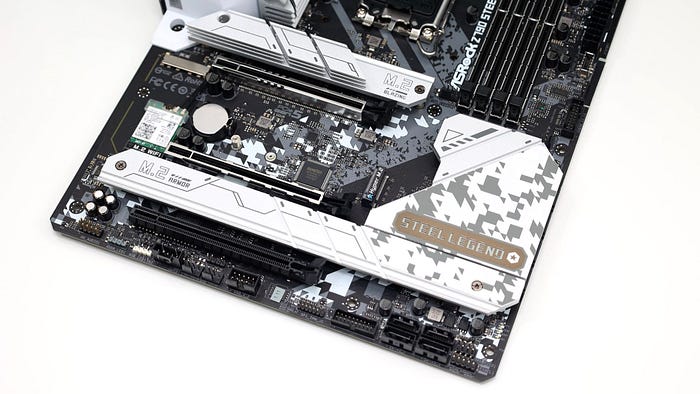

第一條散熱片底下有 M.2_1 PCIe Gen5 x4，與 M.2_2 PCIe Gen4 x4，皆為直連 CPU 的 M.2 PCIe。稍微往下帶金屬外殼強化的 PCIe x16_1 為 CPU 直連的 PCIe Gen5 x16。第二條帶金屬外殼強化的 PCIe x16_2 在 PCH 下，支援 PCIe Gen4 x4。第三條 PCIe x16_3 也是在 PCH 下，支援 PCIe Gen3 x2。銀色長條金屬散熱下的是兩個 M.2，M.2_3 和 M.2_4，以及中間無散熱片的 M.2_5，都是在 PCH 下，皆支援 PCIe Gen4 x4。
Intel 在 Z790 的升級之一，就是支援了 PCIe Gen5。不過目前只有給出 PCIe Gen5 x16，也就是通常安裝顯卡的第一個 PCIe x16。而現在支援 M.2 PCIe Gen5 的 Z790 主機板，包括這張 Z790 Steel Legend，皆是透過該 PCIe Gen5 x16 切分出來的頻寬。此這張主機板為例，當使用 M.2 PCIe Gen5 時，PCIe x16 就會降低到 PCIe Gen5 x8。另外在機構上設計的關係，Z790 Steel Legend 的 M.2_1 和 M.2_2 需要擇一使用。

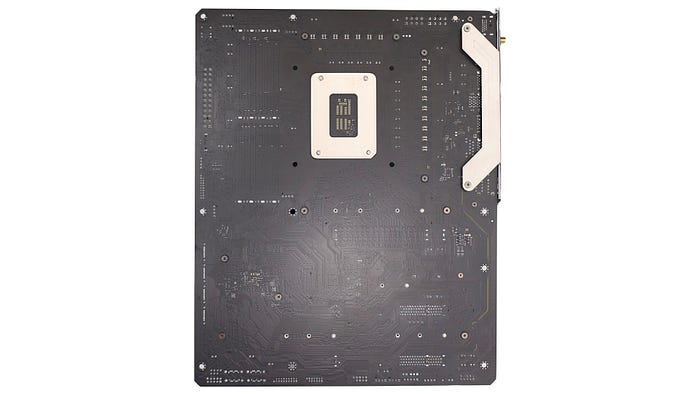

主板背面全貌全貌。上一代 Z690 主機板正反面都有 Steel Legend Logo 和字樣的 RGB 燈光，因此在 Z790 就沒看到。不過對比較不會考慮 RGB 的 Enter 我來說，是比較務實的。

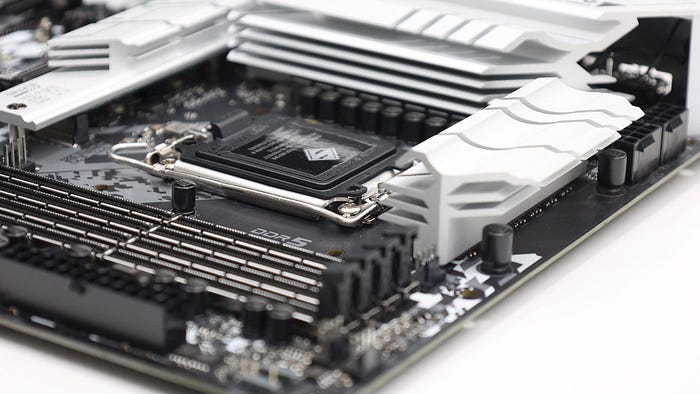

VRM 的銀色鋁擠型散熱片，高度壓在後 I/O 遮罩之上，兩者銜接搭配。
後 I/O 與配件
黑白迷彩相間的後 I/O 一體式擋板。上方有 WiFi 6E 天線接頭，一個 HDMI 最高支援 4K 60Hz，一個 DisplayPort 最高支援 8K 60Hz 或 5K 120Hz，八個藍色 USB3.2 Gen1 5Gbps 的 USB-A。
兩個 USB3.2 Gen2 10Gbps，USB-A、USB-C 各一，一個 2.5GbE 網路阜，光纖音源以及 3.5mm 音源接孔。
隨附外接 WiFi 天線，底座與天線本體可以分離，方便玩家選擇是否需要底座。隨附一片 3M 厚雙面膠，讓使用者決定要不要黏貼固定。不過天線本身無法調節角度，
隨附的天線也比大多主機板隨附的線還粗，在拉線上的半徑要抓比較大，但或許這樣屏蔽效果或線的品質是比較好的。
左上角是隨附的顯卡支撐架，依舊貼心實用，特別是顯卡的重量和體積規模越來越大了，對於安裝三風扇或特別大張顯卡的玩家來說很方便。一包 SATA 傳輸線，內有兩條。說明書、M.2 SSD 螺絲、魔鬼氈束帶以及明信片。

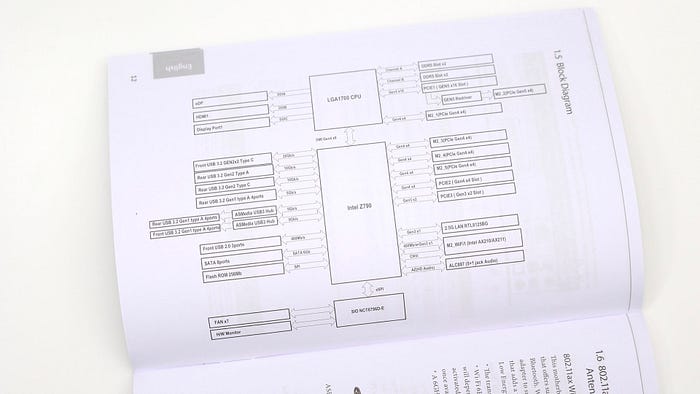

說明書中也提供了 Block Diagram，對於玩家來說方便很多，可以更加清楚自己買的產品有怎樣的 I/O 支援性。
供電與方案
CPU 供電部分以及後 I/O 拆掉遮罩和散熱片後，正反面坦誠相見，呈現如圖。
CPU 供電採用 16 + 1 + 1 相供電，相較上一代又提高了一些。按照這個速度，Z890 Steel Legend 大概會到 20 相了 XD

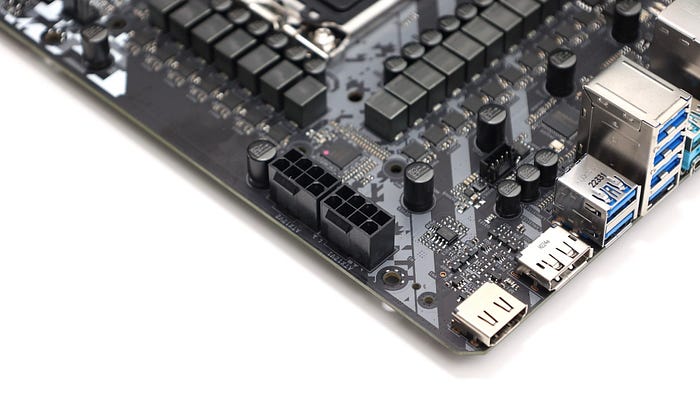

CPU 12V 電源輸入，為兩個 8 pin 接頭。
PWM 晶片搭載 Renesas RAA229131，位於 CPU 12V 電源輸入接頭下方。
核心供電為 Renesas ISL99360，16 相 60A。
2.5GbE 網路採用 Realtek RTL81258G。
Diodes PI3EQX1004 為 USB3.2 Gen2 10Gbps Redriver。

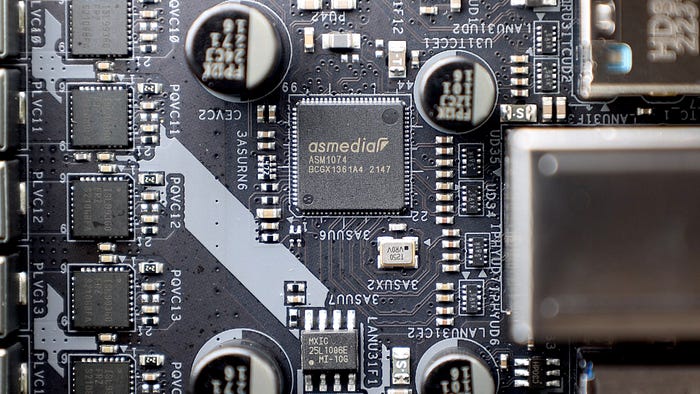

ASMedia ASM1074 為其中四個 USB3.2 Gen1 5Gbps 的 Hub。

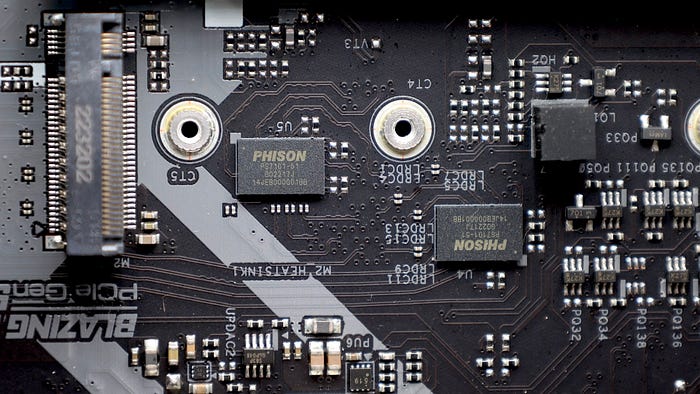

在 CPU Socket 下方、M.2 slote 中間，有兩顆 PHISON PS7010，為 PCIe Gen5 Redriver。
環控晶片為 Nuvoton 的 NCT6796D。
Intel Z790 晶片組，上面寫著型號為 SRM8P。
音效晶片為 Realtek 的 ALC897。

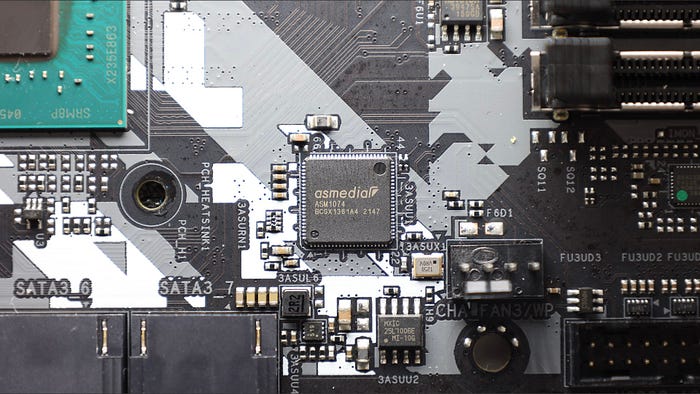

ASMedia ASM1074，功能為 USB3 Hub。
整個主機板下半的 I/O 分佈與主要晶片。一半的 SATA 接頭在下方，一旁也有 debug 燈。
Z790 右側還有四個 SATA3 6Gb/s 一字排開，加上下排的四個 SATA3 6Gb/s，總共有八個，把 Z790 原生的 SATA 數量都用好用滿了。

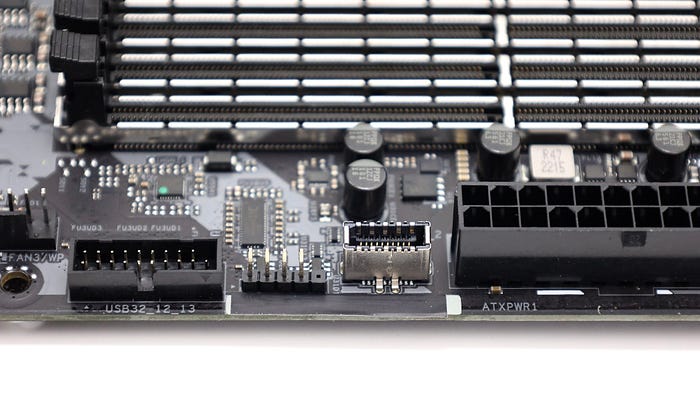

支援機殼前置的 USB3.2 Gen1 5Gbps。以及一個 USB-E，支援 USB3.2 Gen2 x2 20Gbps。

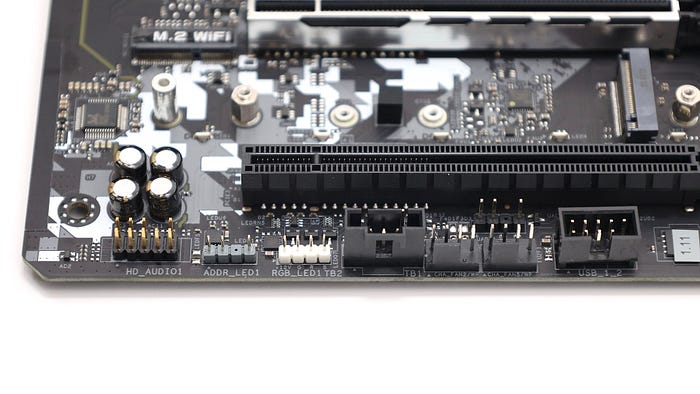

主機板左下角有 HD_Audio 腳位，一組 5V 3Pin ARGB，一組 12V 4Pin RGB，兩組風扇接頭，兩組 USB2.0 接頭。

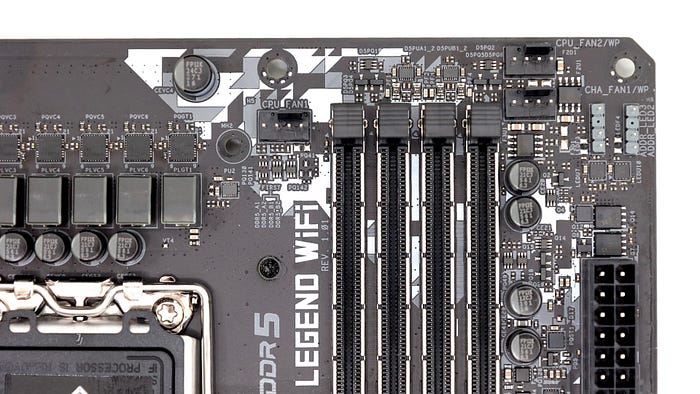

主機板右上角有兩組風扇接頭，以及兩組 5V 3Pin ARGB 接頭。
四個 DDR5 DIMM 插槽，皆有額外的金屬強化，採用兩側皆有卡扣的插槽，同系列上一代 DDR5 也是有金屬強化，DDR4 則沒有。
無線網路晶片為 Intel Wi-Fi 6E AX211NGW。

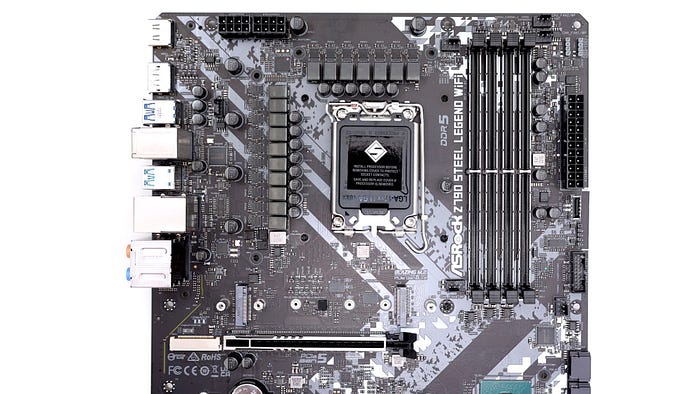

拆下所有散熱片、I/O 遮罩與 I/O 擋板。在 CPU 上方的幫助 VRM 散熱的金屬散熱片，以往該系列的剖溝都是第一象限到第三象限的斜向，這次換成了第二象限到第四象限的方向。與其他散熱片上的剖溝方向統一了。
系統碟部分，因為最近剛好測完 Micron Crucial P3 SSD，便將其作為系統碟。可以看到特殊的左邊有 M.2，右邊也有 M.2 的情況。雖然說明書說兩者不能同時使用，應該是考慮到機構干涉的問題，不然就我理解，在頻寬上兩者應該是不會打架的。或許之後可以來土炮裝一下，看看兩條都插上時會不會可以使用。
ASRock Z790 Steel Legend 這張主機板，最近主要是拿來搭配 i5–13600K 使用。自動超頻時功耗來到 180W，以規格來說這樣倒不會對主機板供電上有太大壓力，而是風冷已經有點吃力了。
因為 Intel Core 第 12 代和第 13 代可以互通使用。所以我也留意了一下華擎 Z690 Steel Legend 各個版本的價格。原本價格較高的 DDR5 $8,190，現在跳水到 $6,890，比 DDR4 版本 $6,990 還便宜一百。或許也是因為同系列新出了 Z790 競爭，刻意拉開彼此價差。
CPU：Intel Core i5–13600K
Cooler：be quiet! Dark Rock 4
MB：ASRock Z790 Steel Legend
RAM：Kingston FURY Beast DDR5 5200MT/s 16GB x2
Graphic：CPU integrated UHD Graphics 770
SSD：Micron Crucial P3 4TB，CT4000P3SSD8
PSU：ADATA XPG Reactor 750W
Chassie：Streacom BC1.1
Screen：terra 2448W v2
得益於其超多的 SATA3 6Gb/s I/O，最近也在處理六顆 SATA SSD 安裝和測試，目前已經初步有成效，還要安排進一步詳細測試。對於有多顆機械硬碟、SATA3 固態硬碟的使用者來說，Z790 Steel Legend 提供到八個 SATA，也是 Z790 原生支援，加上 DMI 具備 PCIe Gen4 x8 的頻寬，在使用上真的是滿方便的。
ASRock Z790 Steel Legend 上市價格是 $11,150，已經是前幾代 Taichi 的價格帶了。但也看到現在主機板上的規格越來越豪華、功能越來越多，PCIe Gen5、DDR5 和其他更多更快的 I/O，不免讓價格逐漸墊高。以前還會擔心中階主機板會不會帶不動 i7、i9，以現在的 Steel Legend 來說，真的是輕輕鬆鬆。
滿有趣的是 ASRock 在之前試水溫的 eDP，這一代大量投入到消費者會購買的款式中，近半的 Z790 款式都具備 eDP。目前看到的新聞稿和得到的資訊，是 ASRock 也在和其他零組件廠商合作，未來可能會推出更多搭配應用的產品，我也期待看到這個功能的推展和後續應用。
